Quale elettropompa serve davvero per un impianto? Quella i cui due valori fondamentali — portata e pressione, o prevalenza — corrispondono a ciò che il circuito richiede, con condizioni di aspirazione verificate e materiali compatibili con il fluido trattato. Non esiste un modello universale: cambiando applicazione cambiano i numeri da controllare prima dell'acquisto.
Detta così sembra un'ovvietà. Nella pratica quotidiana, però, la selezione si riduce spesso a due soli elementi: i kilowatt del motore e i litri stampati sulla targa. Poi arrivano le chiamate al manutentore, le utenze che non ricevono pressione, i consumi che non tornano. Vale la pena ricostruire quali grandezze contano davvero, perché il loro peso cambia passando da un campo irriguo a un circuito di riscaldamento, e come si evitano gli errori di accoppiamento tra macchina e impianto.

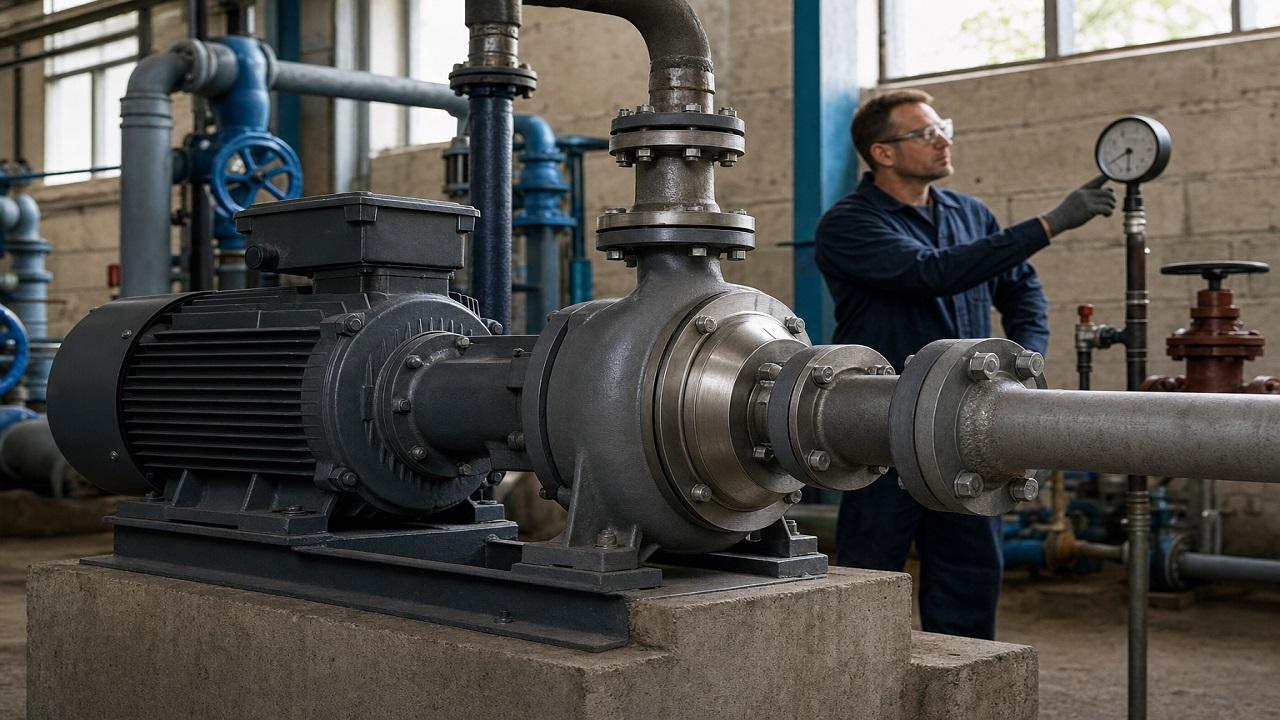

Partiamo da una definizione essenziale. Una pompa per acqua è una macchina in grado di convertire l'energia elettrica in energia idraulica trasmessa all'acqua, e tutte le pompe per acqua sono costituite da due componenti fondamentali: il motore elettrico e la parte idraulica. La conseguenza pratica è immediata: valutare soltanto il motore, cioè la potenza assorbita, significa guardare metà della macchina.
L'altra metà, l'idraulica, non lavora nel vuoto. Lavora dentro un circuito con diametri e lunghezze definite, curve, valvole, filtri, dislivelli, utenze che si aprono e si chiudono. E la scelta di una pompa dipende da due valori fondamentali: la portata e la pressione, o prevalenza. La potenza è una conseguenza di questi due numeri, non un criterio di selezione.
Da qui in avanti l'articolo ruota su tre assi di verifica, gli stessi per qualunque applicazione: il punto di lavoro, cioè l'incontro tra portata e prevalenza richieste dall'impianto e quelle dichiarate dalla macchina; le condizioni di aspirazione, dove entra in gioco l'NPSH; i vincoli di fluido e di norma, cioè materiali, temperature e regole applicabili. Ogni ambito d'impiego — irrigazione, pressurizzazione, circuiti chiusi, antincendio, industria — non introduce criteri nuovi: sposta il peso relativo di questi tre.
La portata (Q) è il volume di liquido che attraversa il circuito nell'unità di tempo e si può ricavare geometricamente come prodotto dell'area della sezione del tubo per la velocità del fluido: Q = A × v. È un conto elementare, ma ha un merito: costringe a guardare le tubazioni che esistono davvero, invece di stimare il fabbisogno a memoria.
Il secondo valore è la pressione, o prevalenza. Nella prassi di dimensionamento si parte dall'altezza geometrica (hg), espressa in metri o in bar, e si aggiungono le cadute di pressione lungo il percorso (hp). Quando non si dispone di un calcolo dettagliato, salvo diversa indicazione si può ipotizzare che le cadute di pressione corrispondano al 20% dell'altezza geometrica. È un'approssimazione di primo inquadramento, utile su impianti compatti, meno affidabile quando le tubazioni sono lunghe, di diametro ridotto o affollate di accessori. Serve a partire, non a chiudere la pratica.
Gli errori possibili sono due, e sono simmetrici. Se la pressione disponibile è inferiore a quella richiesta, l'utenza più sfavorita — il piano alto, l'ala più lontana del campo — può non ricevere acqua in condizioni utili. Nell'esperienza di chi fa manutenzione capita anche il caso opposto: un margine calcolato troppo generosamente non regala prestazioni aggiuntive e tende a farsi pagare in energia assorbita e in regolazioni successive dell'impianto. In nessuno dei due casi il problema è la qualità del prodotto acquistato.
Due macchine con la stessa potenza nominale possono comportarsi in modo diverso nello stesso circuito, perché la relazione tra portata e pressione è specifica di ciascun modello e viene descritta nelle curve pubblicate dal costruttore. Quando la teoria diventa un ordine, quindi, i documenti valgono più delle impressioni: codice del prodotto, curva caratteristica, valore di NPSH richiesto, materiali, dimensioni degli attacchi. Chi cerca un ricambio partendo dalla targhetta o dal codice del costruttore ha bisogno di confrontare quei dati, non di un prodotto genericamente simile.
È anche il motivo per cui, per un tecnico, un fornitore si giudica sulla reperibilità della documentazione e dei componenti accessori. Un catalogo che raccolga elettropompe per ogni esigenza di impianto insieme a raccorderia, utensileria e componentistica — è il caso di La Meccanica Online — aiuta a confrontare codici e schede tecniche prima dell'ordine, che è il momento in cui un errore costa poco. Gli accessori, del resto, pesano quanto la macchina: valvole, filtri, raccordi del diametro corretto, quadri e protezioni previste dal costruttore. Una pompa adeguata installata con accessori improvvisati produce disservizi che verranno attribuiti alla pompa.
L'NPSH (Net Positive Suction Head) è la prevalenza netta di aspirazione positiva di una pompa: la differenza tra la pressione in un punto del circuito idraulico e la tensione di vapore del liquido nello stesso punto. Si indica normalmente in metri di colonna d'acqua e dipende da parametri caratteristici dell'impianto, in particolare dalla modalità di installazione della pompa. Non è soltanto un dato del prodotto: è un dato del sistema.
Le due tipiche installazioni delle pompe centrifughe ad asse orizzontale sono sotto battente e sopra battente, cioè in aspirazione. Nel secondo caso la pompa necessita di un adeguato adescamento, ottenuto riempiendo di liquido il corpo pompa e il tratto di tubazione in aspirazione. È una condizione di installazione, non un dettaglio facoltativo da risolvere in cantiere.
Qui interviene un limite fisico che molti preventivi trascurano. In teoria una pompa centrifuga, creando il vuoto assoluto nella condotta di aspirazione, potrebbe aspirare acqua fino a un'altezza di 10,33 metri, corrispondenti alla pressione atmosferica (1,033 kg/cm²). In realtà l'aspirazione massima ammissibile non può superare i 5–6 metri di colonna d'acqua; nelle pompe autoadescanti può arrivare a 8 metri. Chi deve prelevare da una cisterna interrata o da un canale con dislivelli superiori ha un problema di schema di installazione, non di potenza installata: aumentare i kilowatt non sposta quel limite.
La relazione da rispettare è una sola e va verificata sui documenti: il valore disponibile sull'impianto, l'NPSHa, deve restare superiore a quello richiesto dalla pompa, l'NPSHr, condizione indicata come necessaria per mantenere l'impianto efficiente e stabile. L'NPSH viene descritto come un elemento critico nella progettazione, nella scelta e nell'esercizio di una pompa centrifuga, perché determina la capacità della macchina di aspirare il fluido in condizioni ottimali prevenendo la cavitazione. Tradotto in pratica: è un numero da chiedere prima, non da scoprire dopo l'avviamento.
Il terzo gruppo di vincoli riguarda ciò che passa nella macchina e con quale continuità. Acqua pulita, acqua torbida, acqua con particelle in sospensione, soluzioni additivate, miscele con glicole, fluidi di processo: temperatura e natura del liquido incidono sulla scelta dei materiali a contatto — ghisa, bronzo, acciaio inossidabile, tecnopolimeri — e delle tenute. La verifica utile non è un giudizio generico di robustezza, ma la compatibilità dichiarata dal costruttore con quel liquido e con quelle temperature di esercizio.
Al fluido si somma il regime di utilizzo: servizio continuo o intermittente, numero di avviamenti, presenza di automazioni e protezioni. Un impianto che richiama la pompa molte volte in un'ora pone al motore richieste differenti da uno che lavora per ore consecutive. Anche questa informazione va dichiarata in fase di selezione, perché orienta protezioni e accessori, non solo la taglia idraulica.
In agricoltura il turno irriguo dura ore, spesso nelle giornate più calde della stagione, e il funzionamento tende al servizio prolungato. Le pressioni richieste, poi, non sono le stesse: un impianto a pioggia e un impianto a goccia lavorano su valori diversi, e questo si riflette direttamente sui due numeri di partenza. Dichiarare la portata reale, contemporaneità dei settori compresa, è più utile che chiedere una macchina generosa.
Il secondo asse, l'aspirazione, è quello che genera più sorprese. Prelevare da canale, da vasca di accumulo o da pozzo significa condizioni molto diverse, e i limiti visti sopra — 5–6 metri di colonna d'acqua, fino a 8 metri nelle autoadescanti — vanno confrontati con il dislivello effettivo tra pelo libero e bocca di aspirazione, non con quello che farebbe comodo. Le elettropompe sommergibili, installate immerse nel liquido, riducono alla radice il problema del tratto aspirante da adescare; le soluzioni di superficie richiedono invece una verifica puntuale dell'adescamento e del percorso in aspirazione.
Sul terzo asse pesa la qualità dell'acqua. Un prelievo da acque non limpide, con particelle in sospensione, è un'informazione da comunicare a chi configura l'impianto, perché può orientare materiali, geometrie idrauliche e filtrazione a monte. Riassumendo per l'irrigazione: portata e pressione vanno calibrate sul metodo di distribuzione, l'aspirazione va misurata sul punto di prelievo reale, il fluido va descritto per quello che è. Tre verifiche, non un acquisto a litri.
Negli impianti domestici e condominiali il dato critico è la pressione necessaria all'utenza più alta e più lontana. Servono tre informazioni: l'altezza geometrica da superare, le cadute di pressione della colonna montante e la pressione che si desidera al punto di erogazione. In assenza di un calcolo puntuale, l'ipotesi delle cadute pari al 20% dell'altezza geometrica offre un primo inquadramento, da correggere se le tubazioni sono lunghe o di diametro ridotto.
Il secondo elemento è il profilo di utilizzo. Un'abitazione lavora per definizione a richiesta variabile, con prelievi brevi e frequenti, e la frequenza di avviamento è un parametro da dichiarare quando si chiede una configurazione, insieme alle automazioni e alle protezioni previste. L'aspirazione, nel civile, dipende da dove si trova il serbatoio: se la macchina è collocata sopra il pelo dell'acqua, valgono gli stessi limiti di prima. Terzo asse: acque particolarmente incrostanti o aggressive sono un argomento per confrontare i materiali dichiarati, non per aumentare la potenza.
Nei circuiti chiusi di riscaldamento e raffrescamento il fluido non deve essere portato in quota: deve circolare. Il ragionamento in metri di sollevamento, che funziona bene su un pozzo, qui può portare fuori strada, perché la pressione utile serve soprattutto a vincere le resistenze dell'anello — tubazioni, scambiatori, valvole di bilanciamento. Il consiglio pratico è semplice: fornire a chi dimensiona il percorso idraulico e le resistenze note, non solo l'altezza dell'edificio.
Sul fronte del fluido, le miscele con glicole hanno caratteristiche differenti dall'acqua e meritano una verifica preventiva di compatibilità di guarnizioni, tenute e limiti di temperatura dichiarati dal costruttore. Anche qui i tre assi restano gli stessi: portata e pressione da riferire alle resistenze reali del circuito, condizioni di aspirazione da valutare sul punto di installazione, fluido da dichiarare per quello che circola davvero nell'anello. Vale la pena ricordare che la normativa europea sull'efficienza distingue esplicitamente in base alle temperature di esercizio, segno che l'intervallo termico non è un dettaglio secondario.
Un gruppo destinato alla protezione antincendio deve funzionare nel momento in cui tutto il resto non funziona. Non si seleziona sul rendimento medio annuo, e la sua configurazione compete alla progettazione specialistica e alle norme applicabili: non è l'ambito in cui sostituire una macchina con un'altra di pari portata sulla base della convenienza commerciale.
La normativa europea riconosce questa specificità. Il Regolamento (UE) n. 547/2012 della Commissione, del 25 giugno 2012, attua la direttiva 2009/125/CE in materia di progettazione ecocompatibile e stabilisce specifiche minime di efficienza idraulica unicamente per le pompe centrifughe destinate al pompaggio di acqua pulita senza motore, anche integrate in altri prodotti. Dal suo campo di applicazione sono escluse, fra le altre, le pompe progettate esclusivamente per applicazioni antincendio, le pompe volumetriche, le autoadescanti e quelle progettate specificamente per acqua pulita a temperature inferiori a -10 °C o superiori a 120 °C, con alcune eccezioni limitate ai requisiti informativi. L'elenco delle esclusioni dice qualcosa di utile anche fuori dal perimetro normativo: alle funzioni critiche e alle condizioni estreme non si applicano i criteri pensati per l'uso ordinario.
Negli impieghi industriali i tre assi tendono a irrigidirsi contemporaneamente. La portata e la pressione sono legate al processo, le condizioni di aspirazione sono spesso dettate da vasche e serbatoi già esistenti, il fluido raramente è acqua pulita a temperatura ambiente. Le elettropompe per macchine utensili sono un esempio del terzo asse: movimentano fluidi di lavorazione in spazi ridotti, e una sostituzione va valutata sui dati idraulici e sulla compatibilità dichiarata, non sull'ingombro apparente.
Sul peso energetico esistono ordini di grandezza utili a inquadrare la questione, pur riferiti a dati non recenti. Il consumo annuo di elettricità delle pompe per acqua nell'Unione europea, nella fase di utilizzo, era pari nel 2005 a 109 TWh, corrispondenti a 50 Mt di emissioni di CO₂, con una previsione di crescita fino a 136 TWh nel 2020 in assenza di misure di contenimento. Nello studio preparatorio del Regolamento (UE) n. 547/2012 le potenzialità complessive di miglioramento dell'efficienza dei sistemi di pompaggio ottenibili in modo economicamente efficace sono state quantificate nel 20–30% circa. Sono cifre datate, citate per ciò che indicano: il margine si trova nel modo in cui il sistema è dimensionato e regolato, più che nell'acquisto di potenza in eccesso.
Chi si presenta al rivenditore con questi dati riceve una proposta tecnica. Chi chiede una pompa da un cavallo riceve un prodotto scelto su base statistica.
Portata richiesta, in litri al minuto o metri cubi all'ora, con l'ipotesi di contemporaneità delle utenze.
Pressione necessaria: altezza geometrica da superare, cadute di pressione stimate, pressione desiderata all'utenza più sfavorita.
Geometria delle tubazioni: diametri, lunghezze, numero di curve, presenza di filtri e valvole.
Condizioni di aspirazione: installazione sotto o sopra battente, altezza e lunghezza del tratto aspirante, adescamento previsto, valore di NPSH disponibile.
Fluido: tipo, temperatura di esercizio, presenza di particelle o additivi.
Esercizio: ore al giorno, frequenza degli avviamenti, automazioni e protezioni previste.
Vincoli: alimentazione monofase o trifase, spazio disponibile, accessibilità per la manutenzione.
Compilare queste sette voci richiede una mezz'ora e una pianta dell'impianto. Restituisce la famiglia di macchina coerente con l'applicazione, i materiali adeguati, gli accessori da mettere a preventivo e un confronto sensato tra due offerte che altrimenti sembrerebbero equivalenti. È anche il modo meno costoso di accorgersi che la pompa che si stava per ordinare non era quella giusta: prima di averla installata, collegata e sentita lavorare male.
